Ou UDM pour les intimes. C’est le centre névralgique du réseau. C’est une passerelle tout-en-un au format rack 1U qui fait office de routeur, de pare-feu, de switch PoE et même de NVR (enregistreur vidéo réseau) pour les caméras Unifi Protect.

Côté performances, on parle d’un routage avec la stack de sécurité qui supporte un débit de ~5 Gbps pour ma configuration. Autant dire que même en activant toutes les protections réseau, ça ne bronche pas.

Ce qui m’a particulièrement séduit, c’est la connectique :

Le tout est géré via l’interface UniFi OS qui centralise la gestion du réseau, des caméras, du contrôle d’accès…​ C’est propre, c’est intuitif, et ça donne accès à l’ensemble de la suite applicative Unifi (Network, Protect et Connect).

Au départ, j’ai choisi ce matos car il permettait effectivement d’avoir suffisamment de ports en PoE+ pour mettre deux points d’accès et assez d’autres ports pour mes besoins. Je prévoyais aussi l’arrivée de la fibre, ainsi qu’éventuellement rajouter du matos sur le port SFP. Ce qui n’a pas manqué…​

Quand on commence à brancher des équipements un peu partout, les 8 ports du UDM SE ne suffisent plus. C’est là que ce switch entre en jeu. Le USW Pro Max 16 PoE est un switch managé au format rack 1U qui vient compléter l’infrastructure avec 16 ports supplémentaires et surtout du PoE++ pour les équipements les plus gourmands. Là, je devrais être bulletproof pour le futur.

Côté connectique, c’est bien fourni :

Le petit plus sympa, c’est l’Etherlighting : chaque port s’illumine pour indiquer son état (vitesse de liaison, VLAN natif…​). C’est gadget, mais en pratique c’est super utile pour diagnostiquer un problème de câblage d’un coup d’œil dans le rack. Je suis pas très RGB d’habitude, mais je dois avouer que ça fait son petit effet !

Pour la partie réseau filaire, j’ai quelques petits USW Flex Mini ça et là pour de l’appoint. Par exemple, mon meuble télévision n’a pas besoin de hautes vitesses, donc pour connecter l’Apple TV, la Switch et d’autres appareils, c’est suffisant.

Pour la partie réseau sans fil, j’ai plusieurs points d’accès. Je suis obligé d’en avoir au moins 3 ou 4 pour avoir une couverture acceptable dans ma maison à cause de ses énormes murs en terre de 60cm d’épaisseur. Aucun WiFi ne saurait traverser ça sereinement ! Comme la maison a été bâtie autour de ces murs en terre, j’ai donc 3 zones à couvrir en intérieur, une large zone en extérieur.

J’ai une fibre Free Pro de 8 Gbps symétrique. Toutefois, je n’utiliserai jamais plus de 5 Gbps car les couches de sécurité de mon UDM limitent le débit en analysant les paquets. C’est un bottleneck que je trouve acceptable pour mon utilisation.

Je suis obligé d’utiliser la Freebox Pro car brancher la fibre directement dans le port fibre de la UDM ne fonctionne pas. Probablement une authentification propriétaire, dans tous les cas le support ne m’a pas aidé à me passer de leur box. Un câble SFP+ relie donc mon UDM à ma Freebox Pro.

J’ai en plus un modem 4G de backup si jamais la connexion principale est down.

Enfin, j’ai un client ProtonVPN pour router une partie du trafic dans un tunnel chiffré. Je l’utilise principalement pour anonymiser certaines connexions.

Tout s’axe autour des VLAN qui sont des réseaux virtuels sur lesquels les appareils se connectent.
Généralement, on utilise les VLAN pour cloisonner le réseau en fonction des appareils. Voici les miens :

En vrai c’est plutôt anecdotique. Il y a deux réseaux à savoir un commun qui envoie dans le VLAN Devices, et un autre, caché, dédié aux appareils IoT, qui envoie dans le VLAN IoT.

Je réserve le 2.4GHz pour les appareils legacy, et le 5GHz pour les appareils qui le supportent.

Les règles "objets" servent à viser un réseau ou un appareil spécifique et lui donner des règles simples, prioritaires par rapports aux autres règles. Le contrôle que l’on peut avoir sur la configuration est assez limité ici, donc je ne l’utilise que pour des règles simples.

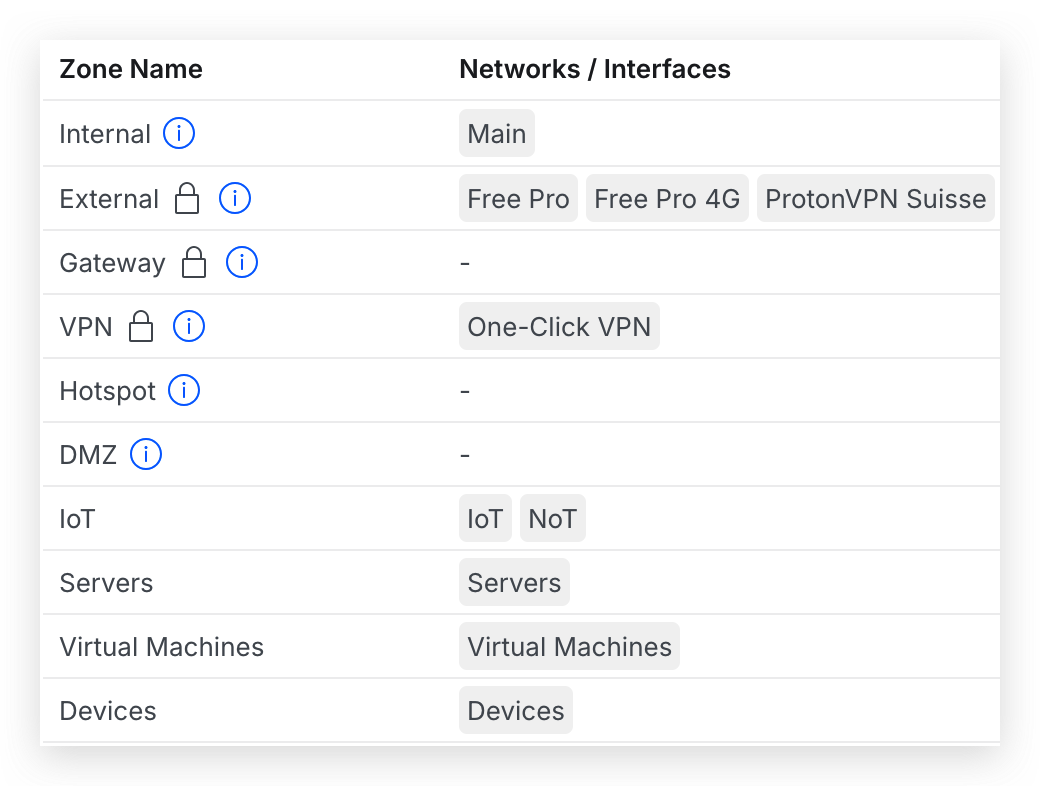

Un bon schéma vaut mieux qu’un long discours, voici un screenshot du mapping des VLAN sur mon réseau :

Je vais maintenant trier les règles par zone source. Concrètement, c’est surtout trois zones qui sont importantes : IoT, Devices et Servers. La partie Virtual Machines est au cas par cas et souvent éphémère.

Pour le tableau suivant, on parle des privilèges qu’ont les appareils IoT sur le réseau. Comme ces appareils sont très variés et sont sur une zone volontairement restrictive, il y a beaucoup de règles précises.

Les appareils de la zone Devices doivent supporter le moins de friction possible malgré une zone très restrictive. En effet, on ne souhaiterait pas que quelqu’un râle car il n’arrive pas à utiliser le AirPlay alors que c’est censé marcher, et accuser à raison mes "bidouilles" qui sont inutiles selon eux. Aussi, de la même manière, on expose petit à petit des droits sélectionnés avec soin.
